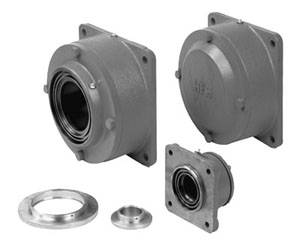

Flanschlager

Aus konstruktiven Gründen schon gar nicht mehr aus der Praxis wegzudenken, Flanschlager aus dem Hause HFH.

Zu einer ähnlichen Lagertype zählen die I - 120 013 - 19, wie Sie auch unseren Prospekten entnehmen können.
An dieser Stelle möchten wir einen Blick auf zwei Sonderflanschlagerreihen werfen, denen oft keine Beachtung geschenkt werden. Es handelt sich hierbei um die Baureihe FWSN..K und die FL-Reihe.
Die FWSN..K - Reihe ist speziell für Trommelinnenlagerungen entwickelt worden, und ermöglicht die Lagerung einer Fördergurttrommel in "echten" Wälzlagern. Der Einsatz von soliden Wälzlagern (Pendelkugel- oder Pendelrollenlagers auf Spannhülsen) mit hohen Tragzahlen, im Gegensatz zu den häufig in dieser Branche verwendeten, wartungsfreien Einheiten, garantiert geradezu einen zuverlässigen und langlebigen Praxiseinsatz ohne Beanstandungen. Weiterhin verfügen diese Lagergehäuse über einen Zentrieransatz zur Gewährleistung eines korrekten Paßsitzes im Trommelboden.
Die FL - Baureihe ist ebenfalls als Lagergehäuse zur Aufnahme eines Pendelkugel- oder Pendelrollenlagers auf Spannhülsen konzipiert. Sie kann bei Einsatztemperaturen von bis zu 180 °C eingesetzt werden. Mit einer Art Taconite - Abdichtung ausgestattet, die sowohl einen Radialwellendichtring aus Viton - Material als auch eine Labyrinthabdichtung mittels eines speziellen auf die Welle aufgezogenen Rings beinhaltet, sind diese Lager sehr widerstandsfähig gegenüber Verschmutzungen. Selbstverständlich sind auch hier A (mit Abschlußdeckel) und B (für durchgehende Wellen) - Typen erhältlich. Standardmäßig werden diese Lagerhäuse aus Sphäroguß GGG 40 gefertigt, können aber auch auf Wunsch vernickelt oder verchromt geliefert werden.

Detaillierte Auflistung der verschiedenen Standard-Flanschlagergehäusetypen
