Nachfolgend ein aktuelles Beispiel einer Sonderanfertigung für den Einsatz unter Wasser :

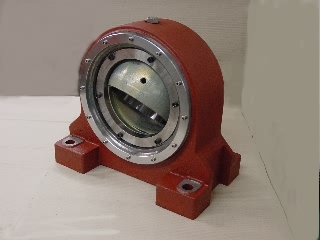

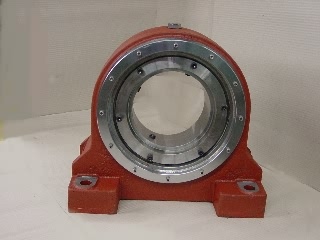

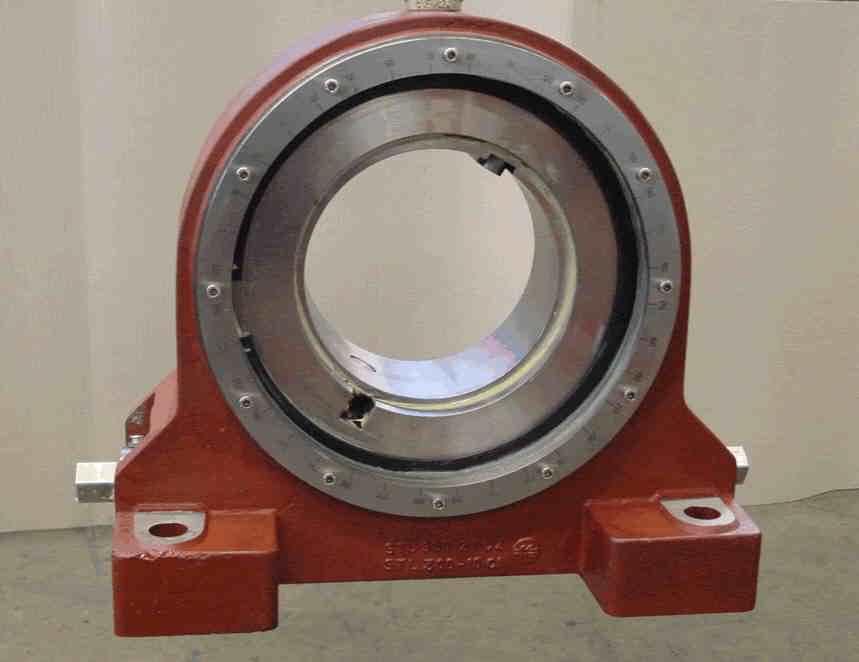

Sonderstehlagergehäuse zur Justierung der Breitwalze in Anlagen der Papierherstellung.

Die Anstellung der Breitwalze erfolgt mittels einer Welle, die in den Schwenklagergehäusen ihre Auflagerpunkte findet. Als Auflager werden jeweils ein Gehäusetyp mit Schneckenrad/-welleneinheit (Schwenklager) und eines ohne (Gegenlager) eingesetzt.

Der prinzipielle Aufbau eines derartigen Sonderstehlagers, sieht die Fixierung der Welle in einem Kugelgelenk vor. Hierdurch ist die Möglichkeit zum Ausgleich starker Fluchtungsfehler gegeben.

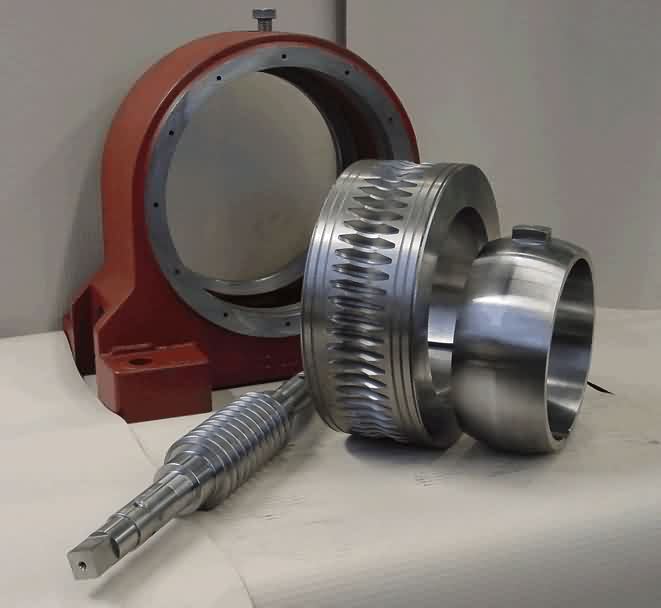

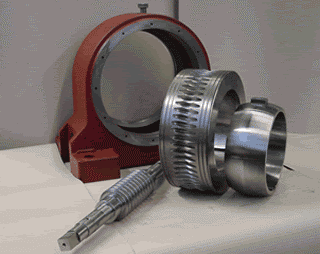

Mitnehmer verbinden gleichzeitig die Welle mit der Kugel und führen diese in der kugelförmigen Schale des Gleitlagers. Diese wiederum ist einer Hülse befestigt, die ebenfalls im Gußgehäuse fixiert wird. Durch seitlich Dichtmanschetten wird das Sonderstehlager eingekapselt, da es für den permanenten Naßbetrieb vorgesehen ist. Die Füllung und Schmierung der Sonderlager mittels wasserbeständigem Spezialfett verhindert darüber hinaus mögliche Korrosion.

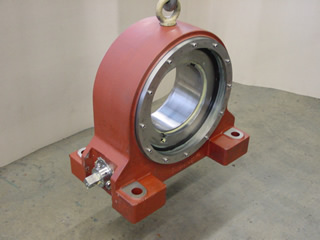

Das Schwenklager verfügt, wie bereits oben erwähnt, über eine Schneckenrad/-welleneinheit, mit aus dem Gehäuse heraustretenden Wellenzapfen, über die der Anstellwinkel der Breitwalze verändert werden kann. Im Falle des Schwenklagers ist die Welle mittels Paßfeder mit der Lagerkugel verbunden.

Die Schneckenwelle besteht aus St 60 in Kombination mit angeschweißten Edelstahlzapfen. Gelagert ist die Schneckenwelle in Pendelrollenlager Type 22309 der neuen Wälzlagergeneration Explorer der Firma SKF.
Die Kombination von O-Ringen, einer Dichtscheibe vor dem Wälzlager sowie eines Labyrinthringes mit Nachschmiermöglichkeit, machen den Wellenaustritt am Gehäuse unempfindlich gegenüber äußere Einwirkung bzw. Wassereintritt. Ein federndes Druckstück sorgt für gleichmäßige Rastungen auf der Welle, die zur Einstellung der Breitwalze dient.

Diese Sonderstehlager sind für Wellendurchmesser von 240,2 mm konzipiert. Sie besitzen einen Gesamtbreite von 600 mm, eine Tiefe von 360 mm und eine Höhe von 540 mm.

Lagergehäuse Paar:

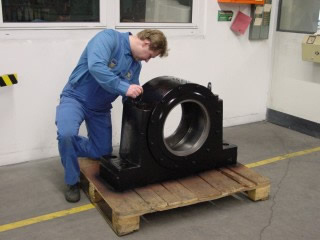

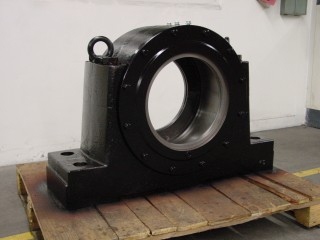

Sonderlagergehäuse RD 300 BF, auf Kundenbestellung gefertigt.

Einsatzort: Schwermaschinenbau
Technische Daten:
Mittenhöhe: 380 mm
Gesamthöhe: 695 mm
Gesamtbreite: 1060 mm
Bohrungsabstand: 900 mm
